👷♂️ 현장 소장의 핵심 요약 3줄
1. 붐대도 안 펼치고 아우트리거도 안 뻗은 150톤급 크레인을 “세팅 완료”라 오판한 AI의 팩트 오류를 교정했습니다.
2. 대형 이동식 크레인이 진짜 작업 세팅 완료가 되기까지 반드시 거쳐야 하는 다섯 단계 순서를 정리했습니다.
3. 낙하물 주의 구역과 신호수 배치, 오늘 현장에서 챙긴 안전관리 포인트도 같이 풀었습니다.
오늘 아침 사진 받아보고 딱 기분이 올라왔심더. 구름 한 점 없이 퍼런 가을 하늘 아래, 흰색 차체에 SANY SAC1500E라고 선명하게 박힌 150톤급 All Terrain(전지형) 이동식 크레인이 현장 한가운데 떡하니 서 있습니다. 5축 멀티 타이어가 단단하게 바닥을 잡고 있고, 좌우로는 「위험! 낙하물 주의!」 경고 깃발이 세워져 있습니다. 배경에는 흰 방습 비닐 구역과 파란 보양포 구역까지 보이니, 딱 봐도 기초 공사가 한창인 현장입니다. 근데 이 사진을 AI 녀석이 보고 「150톤 크레인 세팅 완료, 철골 인양 본격 시작」이라꼬 제목을 달아놨는데예 — 오늘은 이게 왜 틀린 건지, 그리고 진짜 세팅 완료가 뭔지 하나하나 풀어보겠습니다.
SANY SAC1500E, 이 크레인이 이 현장에 투입된 이유가 따로 있습니다
SAC1500E는 중국 SANY 그룹에서 제작한 150톤급 All Terrain(전지형) 이동식 크레인입니다. 크롤러 크레인(무한궤도 방식)이나 일반 하이드로 크레인이랑은 완전 다릅니다. 5축 멀티 타이어로 험지에서도 자력 이동이 가능하고 일반 도로 주행도 됩니다. 이 크레인이 오늘 이 현장에 투입된 이유가 딱 있습니다. 기초 공사 한창인 비정형 지반에서도 자력으로 이동하면서 정밀 위치 세팅이 가능하기 때문입니다. 크롤러 크레인은 무한궤도라 도로 주행이 안 되고 별도 트레일러로 운반해야 하는데, 오늘처럼 지반 상태가 계속 바뀌는 현장에서는 이 All Terrain 방식이 훨씬 유리한 기라예. 사진 속 5축 타이어가 멀쩡하게 바닥을 잡고 있고 아직 아우트리거도 안 펼친 상태인 게 보입니다. 이게 딱 세팅 시작 전, 위치 잡는 단계입니다.
내 30년 짬밥에서 우러난 진짜 현장 이야기 — 아우트리거 세팅 잘못해서 크레인 기울어진 날
한 15년 전쯤, 경남 거제 조선소 인근 공장 신축 현장에서 있었던 일인데 지금도 생각하면 등골이 오싹해지는 기 있심더. 그날 대형 이동식 크레인 세팅 작업이었는데, 현장 장비기사가 지반 조사를 눈대중으로 때우고 아우트리거 아래 철판 패드를 규격보다 얇은 걸로 깔았습니다. 크레인 붐대를 단계별로 전개하고 무부하 시험 선회까지 별 이상 없었는데, 본격 인양 작업 들어가고 하중이 걸리는 순간 한쪽 아우트리거 아래 지반이 서서히 꺼지기 시작하는 겁니다. 크레인이 한쪽으로 미세하게 기울어지는 거 내 눈으로 딱 보는 순간 “전원 대피!” 소리를 질렀심더. 다행히 크레인이 완전히 넘어지진 않았는데, 그날 작업 전면 중단하고 지반 보강 다시 하느라 사흘이 날아갔습니다. 그날 이후로 내 현장에서는 아우트리거 패드 규격 확인과 지반 지지력 계산서를 세팅 전날 반드시 검토하는 게 철칙이 됐습니다. 대형 크레인 세팅에서 가장 중요한 게 아우트리거라카이, 이거 잘못되면 장비가 넘어가는 건 순식간입니다.
세팅 완료까지 다섯 단계, 하나라도 빠뜨리면 대형 사고입니다

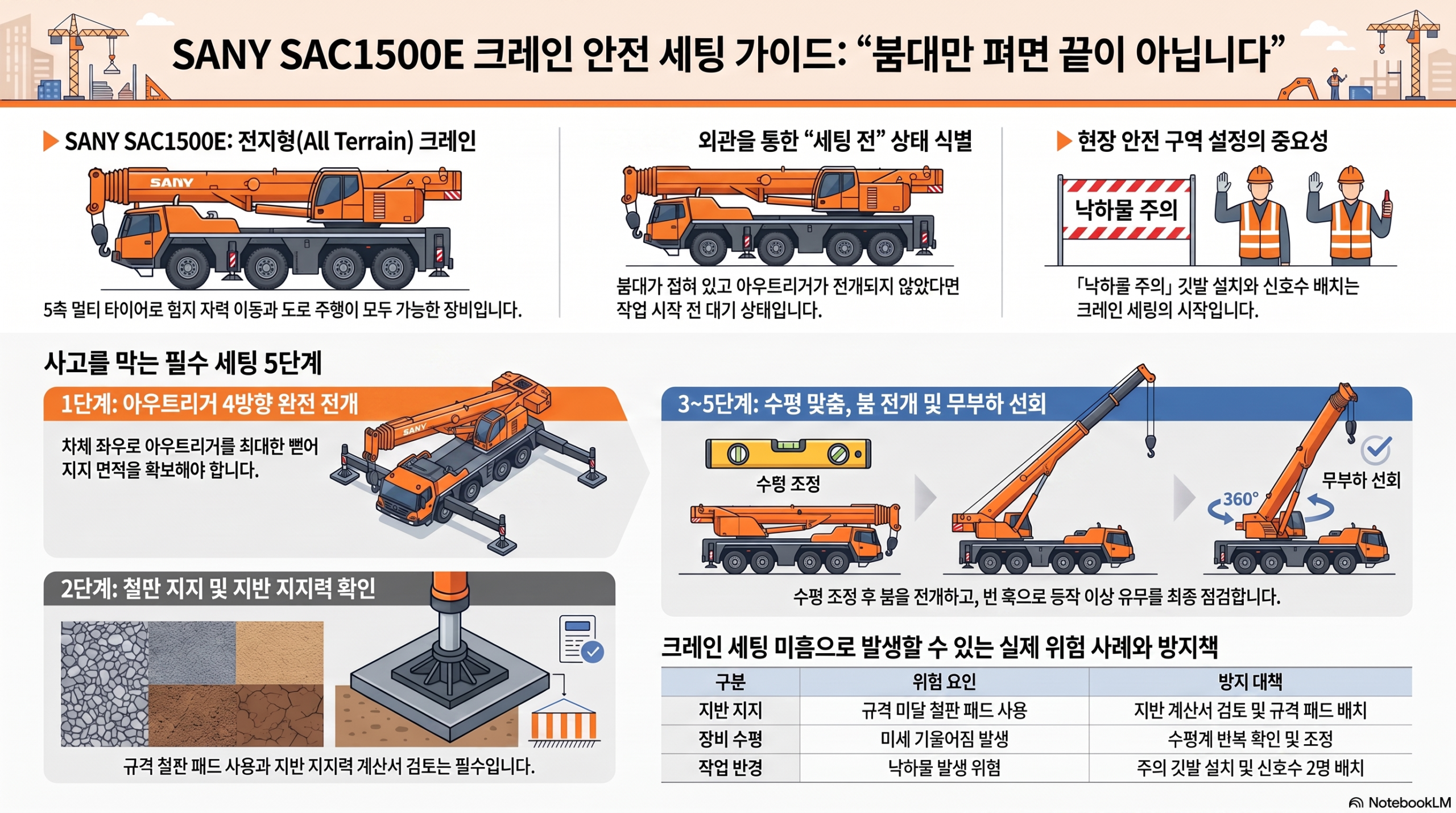

SANY SAC1500E 작업 세팅 완료 상태가 되려면 다섯 단계가 순서대로 완료돼야 합니다. 첫째, 아우트리거 4방향 완전 전개로 차체 좌우로 아우트리거를 쭉 뻗어내야 합니다. 둘째, 철판 지지 확인으로 아우트리거 발판 아래 철판 패드가 규격대로 깔렸는지, 지반 지지력이 충분한지 확인합니다. 셋째, 수평 맞춤 완료로 수평계로 몇 번이고 확인하고 이상 없을 때까지 조정합니다. 넷째, 붐대 단계별 전개로 붐대를 순서대로 펼칩니다. 다섯째, 무부하 시험 선회로 빈 훅으로 크레인 동작에 이상이 없는지 확인합니다. 이 다섯 단계는 절대 생략 없는 기라예. 오늘 사진 속 SAC1500E는 붐대가 차체에 접힌 상태로 타이어 위에 서 있습니다. 다섯 단계 중 첫 번째도 시작 전입니다.
낙하물 주의 깃발과 신호수 배치, 그리고 내일 작업 예정
오늘 사진에서 좌우로 「위험! 낙하물 주의!」 깃발이 세워진 게 보입니다. 이 깃발이 서 있는 구역은 낙하물 위험 경고 구역입니다. 크레인 세팅 중에는 붐대 조립 과정에서 볼트나 핀 같은 소형 부품이 떨어지는 경우가 있습니다. 현장 진입로 정리 및 장비 유도는 신호수 2명을 배치해서 크레인 진입부터 철저하게 통제해야 합니다. 바닥 흙먼지 날리는 날은 시야가 흐려지니, 장비기사랑 신호수 호흡이 딱 맞아야 합니다. 이 두 사람 호흡 안 맞으면 아무리 좋은 이동식 크레인이라도 무용지물이라예. 내일은 지반 조사 및 지지력 계산서 검토부터 시작해서 아우트리거 패드 규격 확인, 수평계 이상 없을 때까지 조정, 무부하 시험 선회까지 완료한 다음에 본격 인양에 들어갈 예정입니다. 흰둥이 자리 단디 잡으면 뼈대 올라가는 기 얼마나 설레는지, 30년 묵어도 그 기분은 여전히 사라지질 않더라카이.
🚨 스마트 김반장의 AI 조련 일지 №48
— 팩트 폭행 코너 —
🔥 [대장님의 날카로운 지적]
위 사진 SANY SAC1500E 크레인 딱 보이나! AI 녀석이 『150톤 크레인 세팅 완료, 철골 인양 본격 시작』이라꼬 제목 달아놨는데, 저 크레인 붐대가 펼쳐져 있나! 아우트리거가 뻗어있나! 붐대는 아직 차체에 접혀있고 아우트리거도 안 펼쳐진 상태라카이! 세팅 완료됐으면 붐대가 하늘로 솟아있어야 하는 기 아이가!
🛠 [김반장의 한마디 — 기술 교정]
작업 세팅 완료 상태는 아우트리거 4방향 완전 전개, 철판 지지 확인, 수평 맞춤 완료, 붐대 단계별 전개, 무부하 시험 선회, 이 순서가 전부 끝나야 합니다. 사진 속 크레인은 붐대가 접힌 상태로 타이어 위에 서 있는, 다섯 단계 중 첫 단계도 시작 전인 대기 상태입니다. AI가 용량(150톤)만 보고 「세팅 완료」로 단정 지은 게, 사진 한 장만 보고 판단하는 AI의 한계라예.
반장님들, 이거 보시니까네 AI 녀석 붐대도 안 펼쳐진 크레인 보고 세팅 완료 인양 시작이라꼬 깝치다가 소장님한테 팩트 폭행 맞은 거 참 처참하지예? 😤 댓글로 훈수나 의견 한마디씩 팍팍 보태주이소!
📌 다음 편 예고 — SANY SAC1500E 아우트리거 전개 및 붐대 조립 완료, 무부하 시험 선회 기준 현장에서 직접 공개합니다!
📖 오늘의 현장 용어 사전
All Terrain(전지형) 크레인 — 5축 멀티 타이어로 험지 자력 이동과 도로 주행이 모두 가능한 이동식 크레인입니다.
아우트리거 — 크레인이 옆으로 펼쳐서 차체 균형을 잡는 지지 다리입니다.
무부하 시험 선회 — 빈 훅 상태로 크레인 동작에 이상이 없는지 확인하는 최종 점검 절차입니다.
신호수 — 장비 진입·인양 작업 중 시야 확보와 통제를 담당하는 현장 요원입니다.
