👷♂️ 현장 소장의 핵심 요약 3줄
1. 파일 두부에서 올라온 PHC 파일 주근을 “철근 배근 완료”로 착각한 AI의 팩트 오류를 30년 소장이 직접 교정했습니다.
2. SRC 기둥 베이스플레이트 앵커볼트 고정이 완료되면 왜 배근 직전 단계인지 정리했습니다.
3. 앵커볼트 위치가 1밀리미터 틀어져서 기둥 세우다 전부 뜯어냈던 평택 현장의 실제 경험담도 같이 풀었습니다.
오늘 아침 사진 받아보고 딱 공정 단계부터 읽었심더. 구름 한 점 없이 쨍한 파란 하늘 아래, 드넓은 현장 바닥에 독립기초 구덩이들이 반듯반듯하게 구획 잡혀 있습니다. 전면 중앙에는 검정 철골로 조립된 SRC 기둥 베이스플레이트 앵커볼트 고정 구조물이 서 있고, 그 주변 파일 두부에서 갈고리 모양 PHC 파일 주근(主筋)들이 삐죽삐죽 올라와 있습니다. 독립기초 구덩이 안을 보면 버림 콘크리트 위에 파란 방수포 보양만 되어 있는 상태입니다. 후방에는 철판 자재와 각재들이 정렬돼 있고, 작업자들이 분산 배치되어 다음 공정을 준비하고 있습니다. 지금이 정확히 어느 공정 단계인지 아시겠습니까. 버림 콘크리트 타설 완료에 베이스플레이트 앵커 고정까지 끝나고, 기초 철근 배근 들어가기 직전 단계입니다. 배근이 이미 완료된 게 아이라예. 오늘 이 얘기 제대로 한번 풀어보겠습니다.
파일 두부 정리 주근과 기초 배근 완료, 이 둘을 구분 못 하면 공정 판독이 통째로 엉터리가 됩니다
파일 두부에서 올라오는 철근은 PHC 파일 주근(主筋)입니다. PHC 파일 내부에 미리 배근된 철근이 두부정리 후 노출된 것입니다. 철근 배근이 완료됐다는 건 독립기초 구덩이 안에 격자 형태 철근망이 깔리고 결속까지 끝난 상태여야 합니다. 오늘 사진 속 구덩이 안을 보면 버림 콘크리트 위에 파란 방수포 보양만 되어 있고, 기초 배근은 아직 시작도 안 한 상태입니다. AI 녀석이 파일 주근을 보고 “삐죽삐죽한 철근들이 건물 전체를 하나로 묶는 실핏줄”이라고 써놨는데, 저 파일 주근의 역할은 나중에 기초 철근망·푸팅 콘크리트와 결합해서 파일-기초 일체화를 이루는 정착 철근(Anchorage Rebar)입니다. 기초 배근 완료 상태하고는 완전히 다른 기라예.
내 30년 짬밥에서 우러난 진짜 현장 이야기 — 앵커볼트 위치 1밀리미터 틀렸다가 기둥 세우다 다 뜯어낸 날
한 18년 전쯤, 경기도 평택 물류창고 SRC(철골 철근 콘크리트) 구조 신축 현장에서 소장으로 있을 때 일인데 지금도 생각하면 머리가 아픕니다. 그날도 오늘처럼 베이스플레이트 앵커볼트 고정 작업이 한창 진행됐는데, 담당 반장이 레벨기 수평 확인을 눈대중으로 때운 게 화근이었습니다. 앵커볼트 설치 완료 후 감리 검측까지 통과했는데, 막상 철골 기둥을 세우는 날 기둥 하단 구멍이랑 앵커볼트 위치가 몇 밀리미터씩 어긋나는 겁니다. 철골 기둥은 공장에서 정밀 가공되어 오기 때문에 현장에서 구멍 위치를 바꿀 수가 없습니다. 결국 베이스플레이트 앵커볼트 고정 구조물 전체를 뜯어내고 재설치하는 데 나흘이 날아갔심더. 그날 이후로 내 현장에서는 베이스플레이트 앵커볼트 고정 완료 후 토털스테이션(Total Station, 정밀 측량 기기)으로 좌표를 재확인하기 전까지는 방수포 보양 작업 시작 금지, 이게 철칙이 됐습니다. 앵커볼트 1밀리미터가 나흘치 공정을 날려버리는 기라카이.
SRC 기둥 베이스플레이트 앵커 고정, 설치됐다면 배근 직전 단계입니다
오늘 사진 전면 중앙의 검정 철골 구조물이 SRC(Steel Reinforced Concrete, 철골 철근 콘크리트) 기둥 베이스플레이트 앵커볼트 고정 구조물입니다. 베이스플레이트(Base Plate)는 철골 기둥이 콘크리트 기초 위에 딱 앉을 수 있게 받쳐주는 철판 받침대이고, 앵커볼트(콘크리트 속에 묻히는 볼트)가 콘크리트와 철골 기둥을 한 몸으로 잡아주는 역할을 합니다. 저 구조물이 설치됐다는 건 버림 콘크리트 타설 완료, 방수포 보양 완료, 베이스플레이트 앵커 고정 완료까지 된 단계라는 뜻입니다. 다음 공정이 바로 기초 철근 배근이라예. 수평 안 맞으면 기둥 올릴 때 완전 낭패입니다. 레벨기로 꼼꼼하게 맞춰가면서 설치하는 게 기본입니다.
정확한 현재 공정 순서, 지금은 ③단계 완료, ④단계 직전입니다

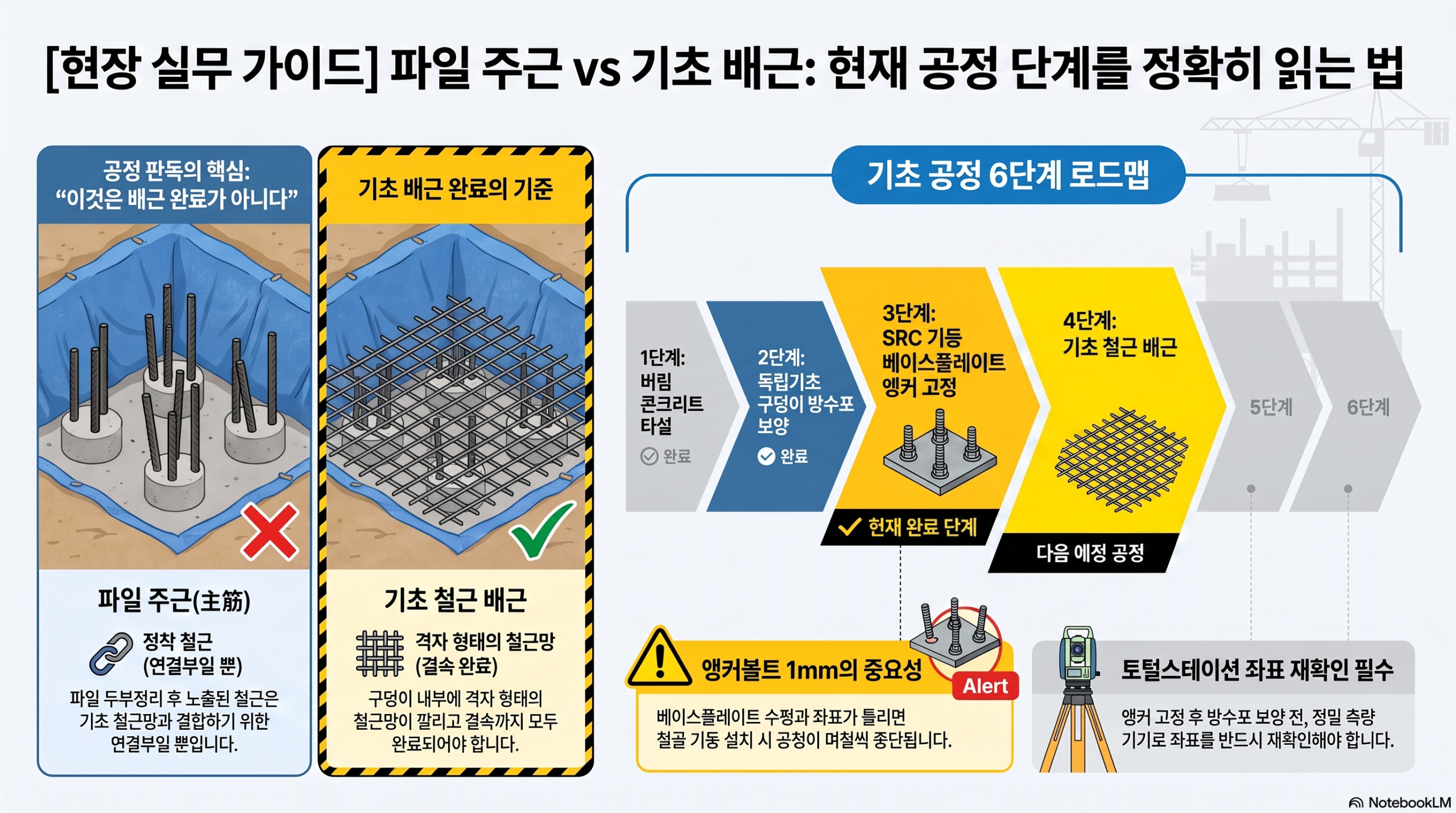

오늘 사진의 정확한 공정 단계를 순서대로 정리하겠습니다. 버림 콘크리트 타설 완료가 ①단계이고, 독립기초 구덩이 방수포 보양 완료가 ②단계입니다. SRC 기둥 베이스플레이트 앵커 고정 완료가 ③단계인데, 지금 사진이 바로 이 단계입니다. 다음이 기초 철근 배근(④단계)이고, 그 다음이 거푸집 설치(⑤단계), 마지막이 기초 본 콘크리트 타설(⑥단계)입니다. AI가 ③단계 사진을 ④단계 완료로 읽어버린 겁니다. 베이스플레이트 앵커 고정 구조물이랑 기초 배근 완료를 구분 못 한 기라예. 사진 한 장에서 공정 한 단계를 앞서가버리는 AI의 고질병이 오늘도 팩트로 증명됐습니다. 베이스플레이트 앵커볼트 좌표는 토털스테이션으로 재확인하고, 파일 주근 노출 길이는 정착 길이 기준에 맞는지 체크하고, 독립기초 구덩이 방수포 보양 상태도 다시 점검한 뒤 내일 기초 철근 배근에 들어갈 예정입니다. 집 한 채 올라가는 데 이 기초 작업이 얼마나 중요한지, 30년 현장이 가르쳐준 기라카이.
🚨 스마트 김반장의 AI 조련 일지 №49
— 팩트 폭행 코너 —
🔥 [대장님의 날카로운 지적]
위 사진 중앙 독립기초 구덩이 딱 보이나! AI 녀석이 『철근 배근 완료, 삐죽삐죽한 철근들이 건물 전체를 하나로 묶는 실핏줄』이라꼬 써놨는데, 저 파일 두부에서 올라오는 철근이 배근 완료된 기초 철근으로 보이나! 저건 PHC 파일 주근이라카이! 독립기초 구덩이 안을 봐라, 기초 철근망이 깔려있나! 파란 방수포만 보양돼 있고 기초 철근 배근은 아직 시작도 안 한 기라예!
🛠 [김반장의 한마디 — 기술 교정]
파일 두부에서 올라오는 철근은 PHC 파일 주근입니다. 기초 철근 배근 완료는 독립기초 구덩이 안에 격자 형태 철근망이 깔리고 결속까지 끝난 상태여야 합니다. 사진 속 구덩이 안은 방수포 보양만 된 상태입니다. 중앙에 검정 철골 구조물은 SRC 기둥 베이스플레이트 앵커볼트 고정 구조물이고, 이게 설치됐다는 건 기초 철근 배근 들어가기 직전 단계라는 뜻입니다. AI가 이 순서를 한 단계 앞서가버린 기라카이.
반장님들, 이거 보시니까네 AI 녀석 파일 주근 보고 배근 완료라꼬 깝치다가 소장님한테 팩트 폭행 맞은 거 참 처참하지예? 😤 댓글로 훈수나 의견 한마디씩 팍팍 보태주이소!
📌 다음 편 예고 — 베이스플레이트 앵커 고정 완료 후 독립기초 철근 배근, 앵커볼트 위치 1mm 틀리면 생기는 일 현장에서 공개합니다!
📖 오늘의 현장 용어 사전
PHC 파일 주근 — PHC 파일 내부에 배근되어 두부정리 후 노출되는 철근으로, 향후 기초 철근망과 결합되는 정착 철근입니다.
베이스플레이트 — 철골 기둥이 콘크리트 기초 위에 앉을 수 있게 받쳐주는 철판 받침대입니다.
앵커볼트 — 콘크리트 속에 묻혀 콘크리트와 철골 기둥을 한 몸으로 고정시키는 볼트입니다.
토털스테이션 — 좌표와 거리를 정밀하게 측정하는 측량 기기입니다.
