화인폼 하부 지지재, AI는 멀티샷보드를 시스템 동바리로 착각했습니다

오늘 아침 안전모 턱끈을 바짝 조이고 기둥 골조 구역으로 들어서는데, 콘크리트 기둥들 사이로 오렌지색 대형 철제 패널들이 바닥에 줄지어 펼쳐져 있었습니다.

타워크레인 훅에 걸린 주황색 슬링벨트가 팽팽하게 당겨지며 단면 600mm가 넘는 거대한 화인폼(대형 기둥 전용 거푸집)을 들어 올릴 준비를 하고 있더군요. 그 옆으로는 은빛 지지재 자재 묶음이 빽빽하게 쌓여 있었습니다. 그런데 이 현장 사진을 AI에게 판독시켰더니 덜컥 「슬래브 지지용 시스템 동바리 자재 적치」라는 엉뚱한 진단을 내놨습니다.

환갑에 안전화 신고 현장 1년 차로 일 배우며 땀 흘리는 제 눈에도 저건 슬래브를 받치는 동바리가 아니라, 기둥의 엄청난 측압을 버텨주는 전용 지지재인 ‘멀티샷보드’인 게 뻔히 보이는데 말입니다. AI가 왜 자재의 용도를 엉뚱하게 뭉뚱그렸는지, 그리고 대형 기둥 거푸집 조립 시 목숨 걸고 챙겨야 할 결속 원칙을 정리해 봅니다.

시스템 동바리가 아니라 기둥 측압을 버티는 ‘멀티샷보드’입니다

AI는 은빛 파이프 묶음만 보고 건물 바닥 슬래브를 아래서 받치는 ‘시스템 동바리’라고 단순 판독했습니다. 하지만 자재의 쓰임새와 구조적 역할은 완전히 다릅니다.

• 시스템 동바리: 상부 슬래브 콘크리트의 수직 하중(수직 중력)을 아래로 분산 지지하는 가설 구조물입니다.
• 멀티샷보드(Multishock Board): 대형 기둥 화인폼처럼 콘크리트를 들이부을 때 옆으로 터져 나가려는 거대한 ‘측압(Lateral Pressure)’을 막아내는 고강도 경사 지지 서포트 시스템입니다.

화인폼 패널 한 면의 무게만 수백 킬로그램에서 1톤에 육박합니다. 여기에 생콘크리트가 채워질 때 밀어내는 측압은 일반 단관 파이프로 감당할 수 없습니다. 수직 지지재와 횡압력 지지재를 구분하지 못하는 것은 현장 자재의 역학적 원리를 전혀 모르는 기계의 착각입니다.

U헤드 멍에 걸침 길이 70mm, 대충 넘기면 거푸집 터집니다

기둥 거푸집 지지 작업에서 가장 위험한 순간은 작업이 늦어져 마무리를 서두를 때 생깁니다.

선배 반장님 한 분이 들려준 이야기입니다. 거푸집 하부를 받치는 U헤드 위에 멍에(큰 각재)를 얹으면서 걸침 길이를 눈대중으로 대충 걸쳐놓고 타설에 들어갔다가, 쏟아지는 콘크리트 무게에 멍에가 미끄러지며 거푸집 패널 한쪽이 주저앉는 아찔한 순간을 겪었다고 합니다. 다행히 즉시 타설을 멈추고 보강해 붕괴는 막았지만, 현장 전체가 얼어붙었던 순간이었습니다.

U헤드 양쪽에 멍에가 걸치는 길이는 반드시 최소 70mm 이상 확보되어야 한다는 원칙은 몸으로 배운 불문율입니다. 몇 센티미터 귀찮다고 대충 넘기는 순간, 타설 중에 수십 톤 콘크리트가 터져 나오는 참사로 이어집니다.

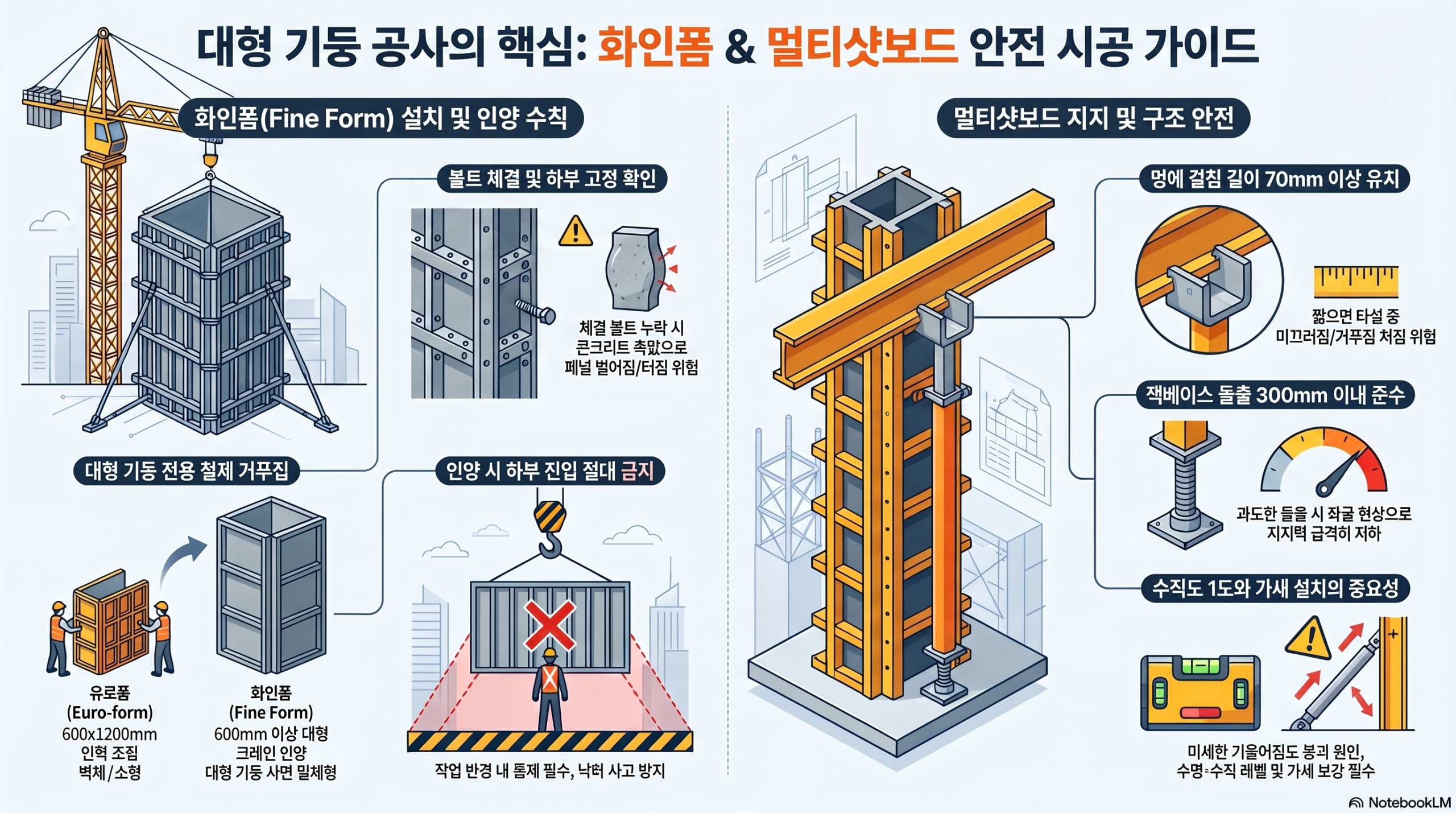

멀티샷보드 조립 3대 핵심 안전 기준

기둥이 수직으로 바로 서고 콘크리트 하중을 온전히 버텨내려면 조립 수칙을 엄수해야 합니다.

1. 수직도 및 수평도 검측: 레이저 레벨기와 다림추로 멀티샷보드의 각도를 정확히 잡아야 하중이 한쪽으로 쏠려 좌굴되는 것을 막을 수 있습니다.
2. 잭베이스 돌출 300mm 제한: 하부 나사 조절재인 잭베이스를 너무 길게 빼면 지지력이 급격히 떨어지므로 돌출 길이는 300mm 이내로 엄격히 통제합니다.
3. 가새(보강재) 결속: 동바리 4본마다 수평·대각 가새를 설치해야 콘크리트 타설 시 발생하는 횡력에 저항할 수 있습니다.

타워크레인 패널 인양 반경 통제

공중에 매달린 1톤짜리 철제 화인폼 하부는 절대 작업자가 들어가선 안 되는 사선(死線)입니다.

자재를 들어 올리기 전 슬링벨트의 마모 상태를 2인 1조로 교차 점검하고, 지상 신호수가 형광 조끼를 입고 크레인 기사와 확실하게 신호를 주고받아야 합니다.

기계는 은빛 파이프 묶음만 훑고 “동바리 양호”라며 넘어가지만, 현장의 안전은 기둥을 밀어내는 보이지 않는 측압을 계산하고 볼트 하나, 멍에 걸침 1mm를 확인하는 작업자의 깐깐한 손끝에서 지켜집니다.
